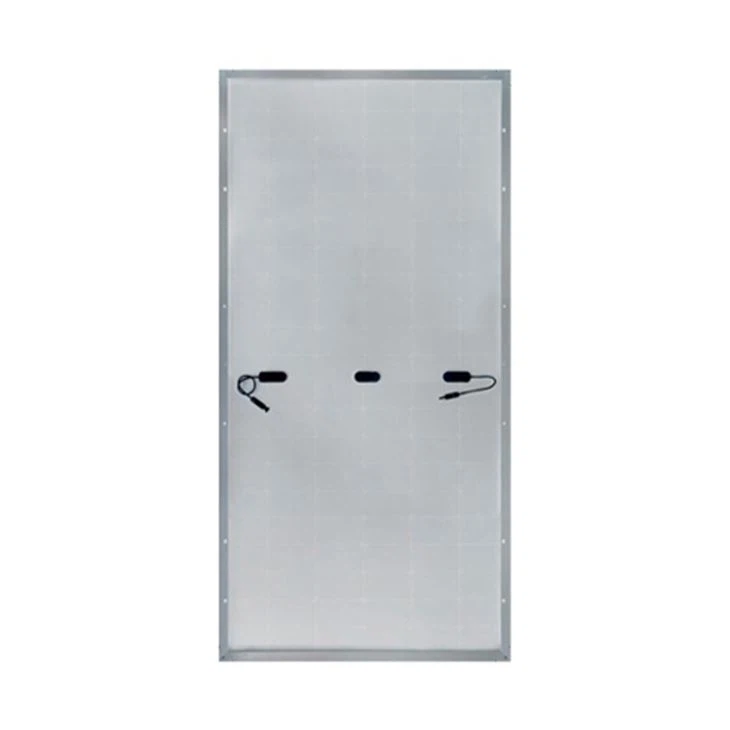

【Perkenalan produk】
Sel | Mono |
Jumlah sel | 144（6×24） |
Nilai Daya Maksimum (Pmax) | 410W |
Efisiensi Maksimum | 20.4% |
Kotak persimpangan | IP68 |
Tegangan Sistem Maksimum | 1000V / 1500V DC |
Suhu Operasional | -40℃～+85℃ |
【Deskripsi Produk】
Teknologi setengah potong secara harfiah adalah sel surya normal yang telah dipotong setengah. Alih-alih memiliki 60 sel surya, seperti kebanyakan panel yang dipasang di atap, mereka memiliki 144 sel surya berukuran setengah. Ini menghasilkan hambatan listrik yang lebih rendah yang meningkatkan efisiensi. Manfaat tambahan adalah panel setengah potong menahan efek naungan lebih baik daripada panel surya standar. Ini bukan secara langsung karena sel-selnya terpotong menjadi dua, tetapi karena cara mereka terhubung satu sama lain.
Panel surya keluarga ini menggunakan teknologi setengah sel (half-cut) yang dikemas dengan 144 setengah sel dan tata letak 6x24. Dengan daya hingga 410W, panel surya keluarga ini membantu menurunkan biaya BOS.
Fitur utama】
Dimensi modul PV】
Data listrik di STC】
Nilai Daya Maksimum (Pmaks) [W] | 390 | 395 | 400 | 405 | 410 |
Tegangan Sirkuit Terbuka (Voc) [V] | 48.91 | 49.21 | 49.50 | 49.81 | 50.12 |
Tegangan Daya Maksimum (Vmp) [V] | 40.55 | 40.85 | 41.17 | 41.46 | 41.76 |
Arus Sirkuit Pendek (Isc) [A] | 10.16 | 10.21 | 10.26 | 10.32 | 10.37 |
Arus Daya Maksimum (Imp) [A] | 9.62 | 9.67 | 9.72 | 9.77 | 9.82 |
Efisiensi Modul [%] | 19.4 | 19.7 | 19.9 | 20.2 | 20.4 |
Toleransi Daya | 0~+5W | ||||
Koefisien Suhu Isc(α_Isc) | 0.05%/℃ | ||||
Koefisien Suhu Voc(β_Voc) | -0.288%/℃ | ||||
Koefisien Suhu Pmax(γ_Pmp) | -0.349%/℃ | ||||
STC | Penyinaran 1000W/m², suhu sel 25℃, AM1.5G | ||||
Data listrik pada kondisi NOCT dan Operasi】
PARAMETER LISTRIK DI NOCT | |||||
TIPE | 390 | 395 | 400 | 405 | 410 |
Nilai Daya Maks (Pmaks) [W] | 289 | 292 | 296 | 300 | 303 |
Tegangan Sirkuit Terbuka (Voc) [V] | 45.04 | 45.30 | 45.56 | 45.81 | 46.06 |
Tegangan Daya Maks (Vmp) [V] | 37.29 | 37.52 | 37.76 | 38.03 | 38.28 |
Arus Sirkuit Pendek (Isc) [A] | 8.18 | 8.23 | 8.28 | 8.33 | 8.38 |
Arus Daya Maks (Imp) [A] | 7.74 | 7.79 | 7.84 | 7.88 | 7.93 |
NOCT | Iradiasi 800W/m², suhu sekitar 20℃, kecepatan angin 1m/s, AM1.5G | ||||
KONDISI OPERASI | |
Tegangan Sistem Maksimum | 1000V/1500V DC (IEC) |
Suhu Operasional | -40℃~+85℃ |
Sekering Seri Maksimum | 20A |
Beban Statis Maksimum, Depan | 5400Pa |
Beban Statis Maksimum, Kembali | 2400Pa |
NOCT | 45±2℃ |
Kelas Aplikasi | Kelas A |
Kurva arus-tegangan】
Data mekanis
bobot | 22,7kg±3% |
Ukuran | 2015±2mm×996±2mm×40±1mm |
Ukuran Penampang Kabel | 4mm2 |
Jumlah sel | 144(6x24) |
Kotak persimpangan | IP68, 3 dioda |
Penyambung | QC 4.10-35 |
Panjang Kabel (Termasuk Konektor) | Potret: 300mm(+)/400mm(-) |
Konfigurasi Kemasan | 30 Per Palet |
Sertifikasi】
【Jaminan】
