Dalam sistem daya fotovoltaik (PV), modul PV (umumnya dikenal sebagai "panel surya") adalah komponen inti yang mengubah energi cahaya menjadi energi listrik. ItuKotak persimpangan PVNamun, berfungsi sebagai "jembatan" yang menghubungkan sirkuit internal modul PV ke sistem eksternal. Ini tidak hanya melakukan tugas kritis transmisi energi listrik tetapi juga melindungi modul dari kerusakan patahan, menjadikannya "wali yang tidak terlihat" untuk operasi sistem PV yang stabil dan efisien.

Fungsi inti kotak persimpangan PV:

Transmisi Energi Listrik: Membangun "Saluran Daya"

Sel surya internal modul PV (terhubung dalam seri/paralel) menghasilkan daya DC, yang dikumpulkan melaluibusbarke dalam kotak persimpangan. Kotak kemudian mengirimkan daya ini ke inverter (untuk konversi AC) atau perangkat penyimpanan melalui kabel MC4-plugged. Konduktivitas yang buruk di sini secara langsung mengurangi output daya.

Perlindungan Kesalahan: Menentang "Risiko Hot Spot"

Selama pengoperasian sistem PV, modul mungkin menderita "efek hot spot" karena akumulasi debu, bayangan daun, atau penuaan sel. Sel yang teduh tidak dapat menghasilkan listrik secara normal; Sebaliknya, mereka menjadi "beban" dan dipanaskan secara terbalik oleh arus dari sel normal lainnya. Suhu dapat melebihi 100 derajat, yang dapat membakar modul atau bahkan menyebabkan kebakaran. ItuDioda Bypass(Terhubung secara paralel dengan masing -masing kelompok sel) yang dibangun ke dalam kotak persimpangan adalah "senjata kunci" terhadap hot spot: ketika sekelompok sel diarsir, dioda bypass melakukan karena bias terbalik, menyediakan "saluran bypass" untuk arus. Ini mencegah sel -sel yang teduh karena terlalu panas sambil memastikan pembangkit listrik normal sel -sel lain.

Jenis arus utama

Split - ketik kotak persimpangan pv

Fitur Struktural: "Fungsi - split" Desain Modular

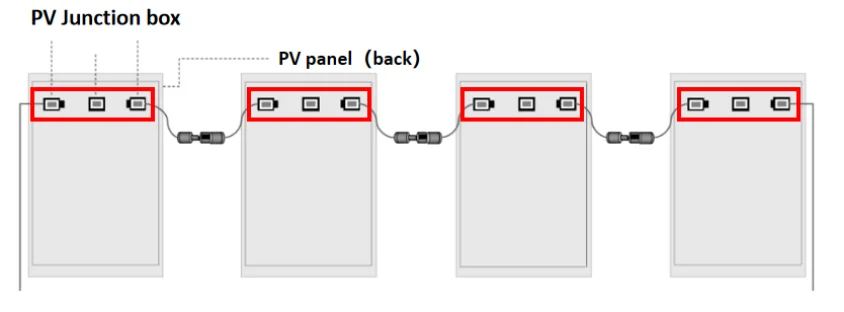

Berbeda dengan tipe yang terintegrasi, kotak persimpangan jenis split - biasanya terdiri daritiga unit independen:

Kotak persimpangan positif (dengan steker MC4, kabel DC, dan dioda);

Kotak persimpangan negatif (struktur yang sama dengan yang positif, hanya dengan polaritas yang berlawanan);

Kotak persimpangan dioda tengah (hanya berisi dioda dan terminal konduktif, tidak ada kabel eksternal).

Tiga unit ini ditetapkan pada posisi yang berbeda pada modul PV dan terhubung melalui busbar internal untuk membentuk sirkuit lengkap.

Keuntungan: Resistansi loop yang lebih rendah (output meningkatkan 0,5%-1%), disipasi panas yang lebih baik (TEMP turun 15-20 derajat), lebih sedikit penggunaan kabel (pengurangan 30%+).

Aplikasi: Tanaman tanah besar, tinggi - modul daya (sirap, topcon, hjt).

Terintegrasi - Ketik PV Junction Box

Fitur Struktural: "Semua - di - satu" Desain Terpadu

Kotak persimpangan terintegrasi mengintegrasikan semua komponen - termasukTerminal konduktif, dioda bypass, kabel, dan segel- menjadi satu perumahan. Satu modul PV hanya membutuhkan satu kotak persimpangan seperti itu. Perumahan biasanya terbuat dari api - plastik retardant (misalnya, pa 66 + serat kaca), dan interiornya diisi dengan lem pot (misalnya, silikon) untuk waterproofing, kedap debu, dan konduksi panas.

Keuntungan: Instalasi mudah (satu kotak per modul), biaya rendah, perawatan sederhana.

Aplikasi: Sistem Terdistribusi (atap), tanaman tanah kecil, modul konvensional.

Umum Parameter Spesifikasi Produk

PvPersimpanganPilihan kotak

Untuk memilih kotak persimpangan PV, ukuran komponen saat ini adalah informasi utama, satu adalah arus maksimum yang berfungsi, satu adalah arus sirkuit pendek. Tentu saja, arus maksimum komponen dapat menghasilkan saat arus sirkuit pendek-, sesuai dengan perhitungan arus sirkuit pendek - pendek dari arus pengenal kotak persimpangan harus menjadi faktor keamanan yang relatif besar, sesuai dengan perhitungan arus kerja maksimum dari kotak persimpangan adalah faktor keamanan yang lebih kecil adalah faktor keamanan yang lebih kecil.

Cara ilmiah untuk memilih kotak persimpangan PV harus sesuai dengan aturan tegangan sel dan perubahan arus sel dengan intensitas cahaya. Anda harus tahu apa lampu puncak di daerah Anda, kemudian periksa arus maksimum yang mungkin terhadap kurva arus sel dengan intensitas cahaya, dan kemudian pilih arus pengenal kotak persimpangan PV.
