Silikon polikristalin terdiri dari banyak kristal tunggal kecil yang tersusun dalam mode nondireksional, sehingga banyak sifat dasarnya yang sama dengan silikon monokristalin. Perbedaan utama adalah bahwa ada batas butir antara partikel kristal tunggal dalam silikon polikristalin, dan sering ada banyak atom silikon amorf dan atom pengotor di batas butir.
Dalam butir yang berdekatan dengan batas butir, ada juga lebih banyak dislokasi, cacat, tegangan dan galur, membuat umur pembawa fotogenerasi yang dihasilkan oleh cahaya emisi manusia dalam polisilikon relatif pendek. Oleh karena itu, arus senyawa dalam sel surya polisilikon besar, dan tegangan sirkuit terbuka, arus pendek, faktor pengisian dan efisiensi tidak setinggi yang ada dalam sel silikon monokristalin.
Dan khusus fotolistrik umum ~ 10 jenis teknologi pita silikon dalam penelitian ini, ada empat lebih matang, yaitu: (1) metode edge feeding film (EFG); (2) metode melompat dendrit (DB); Metode silinder silikon (SB); (4) metode semprotan listrik. Silikon dengan ketebalan sekitar 200 bahan m diperoleh dengan empat metode ini. Jika dilihat sepanjang arah pertumbuhan silikon dengan orientasi kristal yang seragam, dan bila dilihat sepanjang arah bandwidth, arah kristal lebih kompleks, sehingga sering disebut bahwa silikon dengan struktur kristal berserat adalah silikon semikristalin. Sel surya yang dibuat dari wafer silikon semi-kristal telah mencapai efisiensi rata-rata lebih dari 10 persen, dan beberapa telah mencapai 15 persen.
Diantaranya: (1) metode tepi makan film, adalah dengan menggunakan cetakan grafit yang diukir dengan perendaman celah dalam silikon meleleh, dengan fenomena kapiler, silikon cair sepanjang celah, dengan cairan silikon silikon biji wafer sepanjang celah kondensasi ke atas meregangkan, yaitu, dengan lebar dan ketebalan yang sama dari pita silikon; (2) metode dendrit seperti lompatan MENGGUNAKAN dua kristal benih halus untuk meluas ke silikon meleleh secara paralel, dan cairan silikon membentuk film silikon seperti bulan berselubung di antara kristal benih dengan cara tegangan permukaan, dan mengangkat kristal biji ke atas. (3) metode silinder silikon, adalah dengan menggunakan lebar sekitar 125 mm, ketebalan sekitar 0,2 mm dari 9 buah kristal biji, dikelilingi oleh bentuk 8-sisi, memperpanjang silikon meleleh, dan kemudian menarik, Anda bisa mendapatkan Bentuk 8-sisi silinder silikon, dengan segmentasi laser, Anda bisa mendapatkan ketebalan yang seragam, kualitas silikon yang lebih baik. Karena pertumbuhan cepat tabung silikon dan kehilangan chip yang rendah, efisiensi sel surya yang terbuat dari substrat tabung silikon telah mencapai 12% ~ 14,5%. (4) metode semprot elektronik, adalah dengan semprotan elektronik bubuk silikon polikristalin ke substrat suhu tinggi, membentuk lebar 60cm, panjang beberapa meter, dapat luka pita silikon polikristalin. Parameter khas modul fotovoltaik yang terbuat dari bahan strip silikon polikristalin semprot elektronik ini adalah: resin daya keluaran. GV, dimensi geometris (LxwxH) -1633mm pie 660mmx35mm (5) silikon tingkat surya: umumnya dianggap jenis silikon murah yang mampu menghasilkan sel surya dengan efisiensi lebih dari 10%.

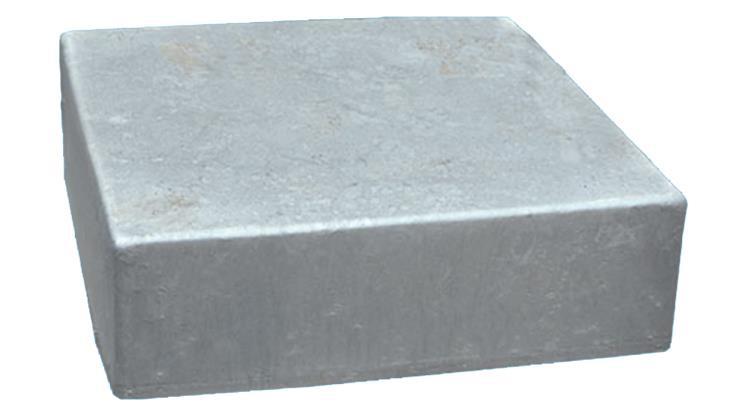

Metode sedang dikembangkan untuk menyiapkan silikon tingkat surya dari reaktor unggun terfluidisasi dan pemurnian langsung silikon metalurgi. Silikon polikristalin granular dengan kemurnian tinggi yang dihasilkan dari reaktor unggun didih yang dikatalisasi oleh seng telah digunakan sebagai bahan baku untuk sel surya silikon. Sifat dan proses pembuatannya sama dengan sel surya silikon monokristalin. Karena menarik silikon monokristalin membutuhkan banyak energi dan biaya tinggi kuarsa kemurnian tinggi meningkatkan risiko, orang mulai mengeksplorasi penggunaan polisilikon sebagai bahan untuk membuat sel surya pada 1960-an. Yang terutama meliputi: (l) polisilikon film tipis: dalam substrat murah, seperti silikon metalurgi dari logam), grafit, keramik, menggunakan metode deposisi uap kimia (VCD), seperti metode deposisi uap kimia yang ditingkatkan ion (PCDV) dan logam organik metode deposisi uap kimia (M (X 2 VD), menumbuhkan lapisan lapisan tipis polikristalin 20 ~ 50 campuran M, maka terbuat dari efisiensi sel surya silikon polikristalin memiliki lebih dari 10. (2) ingot polisilikon: silikon cair didinginkan secara terarah oleh grafit vortex meningkat untuk mendapatkan ingot polisilikon dengan pengaturan longitudinal batas butir dan ukuran butir besar, yang dipotong oleh mesin pemotong multi-line atau mesin potong lingkaran dalam. 2 ~ 0,4 m tebal wafer silikon polikristalin luas. Efisiensi dari polikristalin sel surya silikon yang terbuat dari ini telah mencapai 17% ~ 18. Dibandingkan dengan silikon monokristalin yang ditarik, silikon ingot ini memiliki siklus produksi pendek, t produksi besar (hingga 240 kg untuk satu ingot) dan harga murah.
