Meningkatnya adopsi sistem fotovoltaik (PV) dalam aplikasi perumahan, komersial, dan industri mengharuskan pemahaman menyeluruh tentang berbagai jenis beban listrik-kapasitif, induktif, dan resistif-yang berinteraksi dengan sistem ini. Makalah ini memberikan analisis mendalam tentang jenis beban ini, karakteristiknya, dampak pada kinerja sistem PV, dan evaluasi komparatif. Penekanan khusus ditempatkan pada beban sisi pengguna dalam aplikasi PV, termasuk pengaruhnya terhadap kualitas daya, efisiensi, dan stabilitas sistem. Diskusi ini juga mencakup strategi mitigasi untuk mengoptimalkan kinerja sistem PV di bawah berbagai kondisi beban.

Sistem fotovoltaik (PV) semakin terintegrasi ke dalam jaringan listrik modern, terutama di sisi pengguna, di mana mereka memasok listrik ke konsumen perumahan, komersial, dan industri. Efisiensi dan stabilitas sistem PV bergantung secara signifikan pada sifat beban yang terhubung. Beban listrik dapat dikategorikan secara luas ke dalam tiga jenis:

Beban resistif - resistensi murni

Beban induktif - beban dengan induktansi yang signifikan

Beban kapasitif - beban dengan kapasitansi dominan

Setiap jenis beban berinteraksi secara berbeda dengan inverter PV, mempengaruhi kualitas daya, efisiensi, dan keandalan sistem. Makalah ini mengeksplorasi interaksi ini secara rinci, memberikan analisis komparatif dan rekomendasi untuk desain sistem PV yang optimal.

Karakteristik mendasar dari jenis beban

Definisi beban resistif

Beban resistif adalah tipe paling sederhana, di mana arus dan tegangan berada dalam fase. Mereka mengonsumsi kekuatan nyata (P) dan tidak memperkenalkan daya reaktif (Q).

Fitur Utama:

Power factor (PF)=1 (Unity Power Factor).

Tidak ada pergeseran fase antara tegangan dan arus.

Dampak pada sistem PV:

Efisiensi: Tinggi, karena tidak ada daya reaktif yang terlibat.

Stabilitas: Dampak minimal pada inverter PV, karena mereka memberikan beban linier yang stabil.

Harmonik: Diabaikan, kecuali ada beban resistif non-linear (misalnya, dimmers).Klasifikasi beban resistif di sisi pengguna

Beban resistif rumah tangga

Peralatan pencahayaan (lampu pijar tradisional, lampu tungsten halogen (menghasilkan panas dan memancarkan cahaya melalui resistensi filamen)

Peralatan pemanas (pemanas air listrik, pemanas listrik, selimut listrik, penghangat tangan, oven listrik, setrika listrik, setrika keriting, dll.)

Peralatan listrik berdaya rendah (pengisi daya, kipas listrik, dll.)

Beban resistif industri dan komersial kecil

Peralatan pemanas untuk toko -toko kecil (seperti mesin minuman panas di toko serba ada dan oven listrik kecil (pemanas resistensi murni) di toko roti)

Peralatan kantor (komponen pemanas (pemanas kawat resistensi) dari beberapa printer dan mesin fotokopi kuno)

Peralatan tambahan pertanian (kabel pemanas listrik untuk rumah kaca kecil (untuk pelestarian panas), batang pemanas listrik kecil untuk akuakultur)

Definisi beban induktif

Beban induktif memperkenalkan lag fase, di mana lag saat ini di belakang tegangan karena reaktansi induktif (xl=2 πfl).

Fitur Utama:

Faktor Daya (PF) <1 (Lagging).

Konsumsi daya reaktif (q=vi sinφ).

Dampak pada sistem PV:

Efisiensi: berkurang karena kehilangan daya reaktif.

Stabilitas: Dapat menyebabkan penurunan tegangan dan fluktuasi daya.

Harmonik: Dapat memperkenalkan harmonik jika non-linear (misalnya, drive frekuensi variabel).

Strategi mitigasi:

Kapasitor Koreksi Faktor Daya (PFC) untuk mengkompensasi PF yang tertinggal.

Penggunaan filter aktif untuk mengurangi harmonik.Klasifikasi beban induktif sisi pengguna

Beban jenis motor

Peralatan rumah tangga (kompresor kulkas, kompresor pendingin udara dan motor kipas, motor mesin cuci, motor turntable oven microwave, motor hood range, dll.)

Peralatan industri dan komersial (motor pompa air (irigasi pertanian, sistem pasokan air), kipas (ventilasi, disipasi panas), motor sabuk konveyor, motor alat mesin, motor drive lift, dll.)

Peralatan kecil (alat listrik (seperti latihan listrik, mesin pemotong), motor treadmill, motor kipas pendingin di dalam tumpukan pengisian kendaraan listrik, dll.)

Peralatan elektromagnetik

Katup solenoid (seperti katup gas rumah tangga dan katup solenoid pemurni air, yang mengontrol pembukaan dan penutupan katup dengan menghasilkan medan magnet melalui energi koil)

Induksi kompor/kompor induksi (menggunakan koil untuk menghasilkan medan magnet bergantian, menyebabkan peralatan masak memanas. Komponen inti adalah koil pemanas)

Beban induktif lainnya

Mesin pengelasan listrik (dengan sejumlah besar kumparan di dalamnya, ia bergantung pada induksi elektromagnetik untuk menghasilkan arus pengelasan selama operasi dan merupakan beban induktif yang kuat)

Definisi beban kapasitif

Beban kapasitif memperkenalkan timbal fase, di mana arus timbal tegangan karena reaktansi kapasitif (xc=1/(2πfc)).

Fitur Utama:

Power Factor (PF) <1 (memimpin).

Pembangkit listrik reaktif (q=vi sinφ).

Dampak pada sistem PV:

Efisiensi: Dapat meningkatkan efisiensi jika digunakan untuk PFC, tetapi kapasitansi yang berlebihan dapat menyebabkan tegangan berlebih.

Stabilitas: Dapat menyebabkan masalah resonansi dengan induktansi grid.

Harmonik: Dapat memperkuat harmonik jika dirancang dengan tidak benar.

Strategi mitigasi:

Ukuran kapasitor PFC yang tepat.

Penggunaan filter harmonik.Klasifikasi beban kapasitif di sisi pengguna

Peralatan elektronik daya

Kapasitor sisi DC dari konverter/inverter frekuensi (bus DC peralatan seperti inverter fotovoltaik dan drive frekuensi variabel (VFD) biasanya dilengkapi dengan kapasitor elektrolit berkapasitas besar untuk menghaluskan tegangan DC dan menekan riak)

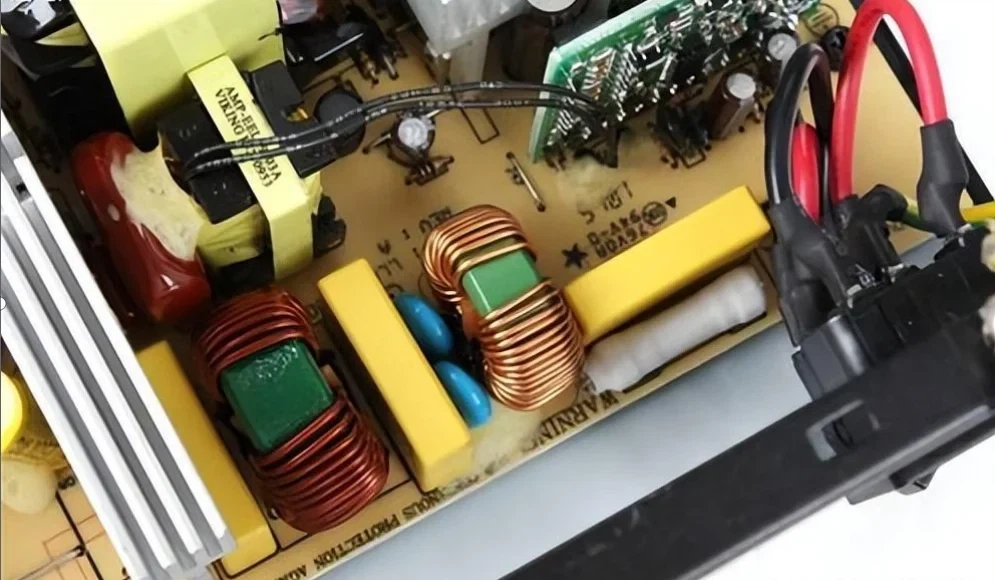

Kapasitor filter input dari catu daya switching (sirkuit filter kapasitif biasanya dipasang di ujung depan catu daya switching untuk server komputer, stasiun pangkalan komunikasi dan peralatan lainnya)

Beralih peralatan catu daya (pengisi daya ponsel, adaptor laptop, catu daya router, catu daya driver lampu LED)

Peralatan Inverter dalam Peralatan Rumah Tangga (Pendingin Udara Inverter, Mesin Cuci Inverter, Kulkas Inverter)

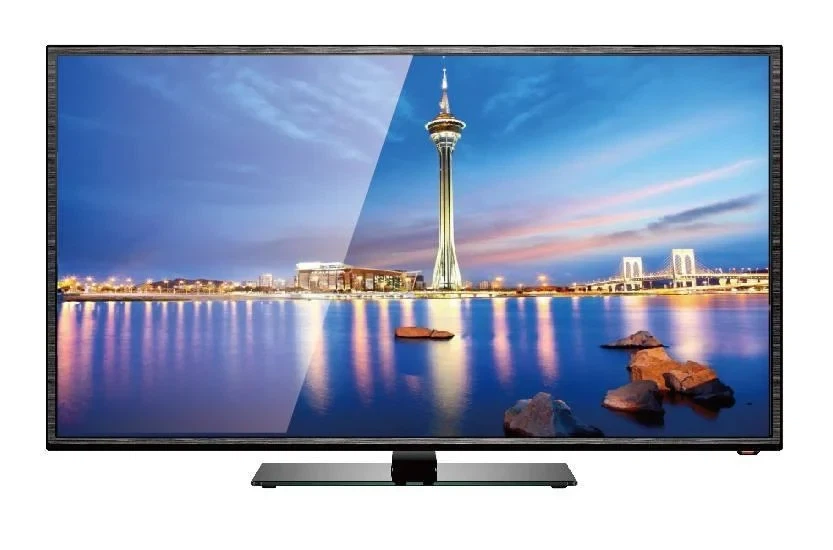

Instrumen elektronik (printer, mesin fotokopi, oven microwave (beberapa model), televisi (terutama TV LCD, yang memiliki sejumlah besar kapasitor di papan daya internal), dll.)

Perangkat Kapasitor Kompensasi

Kapasitor Koreksi Faktor Daya (PFC) (dalam fasilitas industri atau komersial, perangkat kompensasi kapasitor paralel dipasang untuk meningkatkan faktor daya (terutama untuk mengimbangi daya reaktif beban induktif seperti motor)

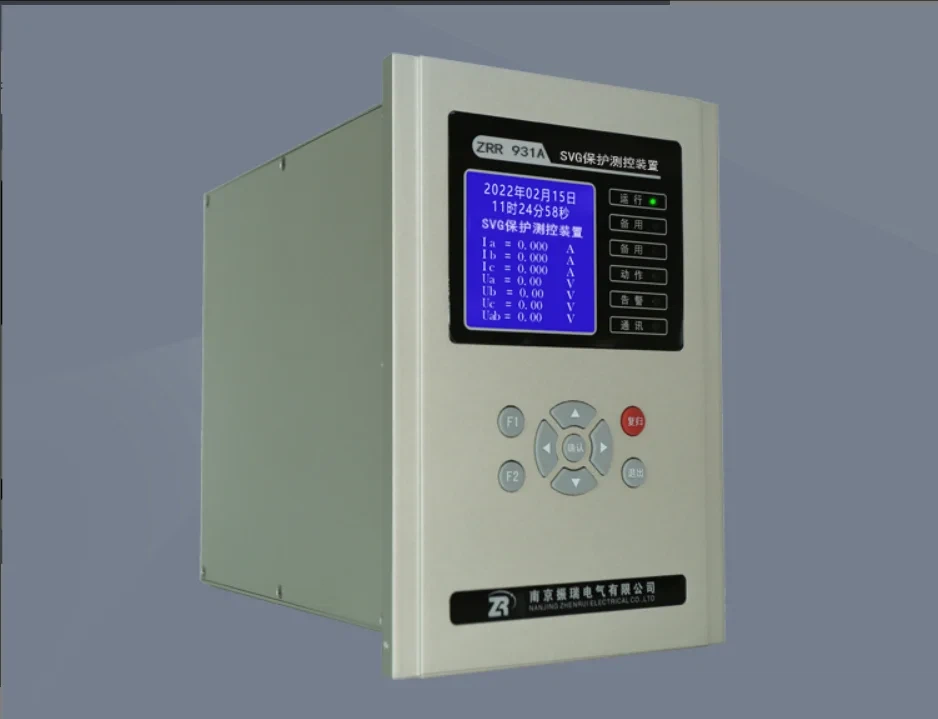

Peralatan SVG di pembangkit listrik fotovoltaik (perangkat kompensasi daya reaktif dinamis (seperti SVG) dapat menghasilkan daya reaktif dalam mode kapasitif untuk mengatur tegangan grid)

Analisis komparatif jenis beban dalam sistem PV

Pertimbangan beban sisi pengguna dalam sistem PV

Sistem PV di sisi pengguna harus menangani campuran beban resistif, induktif, dan kapasitif. Tantangan utama meliputi:

Masalah kualitas daya

Fluktuasi tegangan karena switching beban induktif mendadak.

Distorsi harmonik dari beban non-linear (misalnya, inverter, driver LED).

Ketidakseimbangan daya reaktif yang mempengaruhi stabilitas kisi.

Optimalisasi Efisiensi

Pelacakan titik daya maksimum (MPPT) harus memperhitungkan berbagai jenis beban.

Ukuran inverter harus mempertimbangkan tuntutan daya reaktif puncak.

Interaksi dan stabilitas kisi

Risiko Kepulauan Jika sistem PV tidak dapat sesuai dengan permintaan beban.

Ketidakstabilan frekuensi karena beban kapasitif yang berlebihan.

Strategi mitigasi dan optimasi

Untuk meningkatkan kinerja sistem PV di bawah beban campuran:

Active Power Factor Correction (PFC): Gunakan kompensasi daya reaktif berbasis inverter.

Filter harmonik: Pasang filter pasif/aktif untuk mengurangi distorsi.

Manajemen Beban Cerdas: Prioritaskan beban resistif selama generasi PV rendah.

Integrasi Penyimpanan Energi: Baterai dapat buffer tuntutan daya reaktif.

Memahami perilaku beban kapasitif, induktif, dan resistif sangat penting untuk mengoptimalkan kinerja sistem PV di sisi pengguna. Sementara beban resistif adalah beban yang paling mudah, induktif, dan kapasitif memperkenalkan kompleksitas seperti kekuatan reaktif, harmonik, dan tantangan stabilitas. Strategi mitigasi yang tepat, termasuk PFC, penyaringan harmonik, dan manajemen beban pintar, sangat penting untuk integrasi PV yang efisien dan andal.

Kata kunci

Sistem fotovoltaik (PV), beban sisi pengguna, beban kapasitif, beban induktif, beban resistif, faktor daya (PF), daya reaktif (q), daya nyata (P), pergeseran fase, distorsi harmonik.
