Sistem Solar Photovoltaic (PV) adalah seperangkat komponen yang terhubung yang terdiri dari modul PV, inverter surya, dan bias - pada - sistem (BOS) yang dapat menghasilkan dan menyimpan pembuatan surya. Mencapai efisiensi yang optimal dalam sistem PV membutuhkan mengoptimalkan banyak faktor dan memahami fungsionalitas dan konfigurasi komponen. Selain itu, penguasaan teknik pemantauan dan metode rekayasa yang andal sangat penting untuk memastikan umur panjang sistem PV. Berikut adalah 8 perangkat lunak yang berbeda untuk merancang sistem fotovoltaik surya.
1 Homer Pro - Homer Energy, USA
2 pv f - chart - f - chart software, USA
3 PvPlanner - Solargis, Slovakia
4 Pvsyst - Pvsyst SA, Swiss
5 Retscreen - Sumber Daya Alam Kanada, Kanada
6 System Advisor Model (SAM) - National Renewable Energy Laboratory (NREL), USA
7 Solar Pro - Sistem Laplace, Jepang
8 Helioscope - Aurora Solar, USA
Perbandingan program -program ini telah dibuat untuk memastikan seberapa baik masing -masing dalam desain dan simulasi sistem tenaga PV surya. Analisis telah dilakukan dengan fokus hanya pada daya SPV dan karenanya program yang mensimulasikan sumber energi terbarukan lainnya seperti angin, biomassa, dll. Mungkin tidak selalu mendapatkan lebih banyak preferensi. Berdasarkan upaya individu penulis untuk menggunakan program -program ini di bawah peringkat parameter proyek konstan telah diberikan pada akhir artikel. Kriteria berikut telah dipertimbangkan:
-
Fungsi dan USP
-
Antarmuka pengguna
-
Data cuaca historis
-
Informasi modul dan inverter
-
Harga
-
1 Homer Pro
Dikembangkan oleh NREL (National Renewable Energy Laboratory) USA dan kemudian ditingkatkan dan didistribusikan oleh Homer Energy adalah perangkat lunak optimisasi grid mikro -. Homer adalah singkatan dari model optimasi hibrida untuk beberapa sumber daya energi dan dilengkapi dengan alat analisis simulasi, optimasi dan sensitivitas.
Perhitungan CAPEX dan OPEX Kemungkinan Menggunakan Wisaya Proyek. Mensimulasikan beberapa sumber energi. Tambahkan banyak beban. Faktor -faktor seperti kecepatan angin, biaya bahan bakar dan penalti emisi dapat dimasukkan dalam perhitungan. Pencarian lokasi dengan nama mungkin. Tidak dirancang khusus untuk PV surya. Tidak menghasilkan data kurva IV atau melakukan analisis naungan. Laporan pembangkit listrik PV juga kurang komprehensif dan terperinci karena informasi terbatas tentang data cuaca dan data modul. Banyak faktor kerugian selama pembangkit listrik PV tidak ditambahkan ke perhitungan.
Tampilan skematis bermanfaat. Sistem menu grafis adalah nilai tambah. Tidak intuitif dan terlalu banyak parameter untuk ditambahkan secara manual.
Dapat mengimpor data TMY2/TMY3 dari situs web NREL. Data NASA dan solargis juga dapat diimpor dari situs web mereka. Tidak dibundel dengan data cuaca gratis.
Dapat mengimpor data modul. Hanya 8 modul (termasuk 1 generik) dan 8 (termasuk 1 generik) inverter yang termasuk dalam program.
Lisensi cloud tersedia. Versi permanen yang terisi penuh tersedia di USD komersial USD 4.200/INR 280.000 USD 2.100/INR 140.000 dan siswa USD 350 per tahun/INR 23.407 per tahun
Dapatkan uji coba gratis 30 hari Anda di sini
Screenshot dari Homer Version x 64 3.6.3
(Gbr.1a) Antarmuka desain dengan tampilan skematis
(Gbr.1b) Laporan Simulasi
2 pv f - grafik
Dikembangkan oleh Fakultas Universitas Wisconsin, PV F - bagan adalah program desain analisis sistem PV yang menggunakan data radiasi surya untuk menghitung pembangkit listrik PV yang tidak mempertimbangkan variasi akun yang disebabkan oleh modul PV, inverter dan variabel lainnya. Program ini ditargetkan untuk tujuan akademik.
Program sederhana yang menghitung output energi PV berdasarkan modul generik dan inverter. Semua data yang akan ditambahkan secara manual dan oleh karena itu sulit untuk dengan cepat membandingkan data pembuatan dengan mengganti data modul, kapasitas situs atau lokasi. Tidak ada analisis naungan. Tidak cocok untuk perhitungan kekuatan PV dalam kondisi dunia nyata. Grafik sederhana atau data yang ditabulasi dapat dihasilkan tetapi tidak dapat diekspor.
Sangat mendasar dan berguna untuk perhitungan ketika data dimasukkan secara manual untuk setiap parameter. Ini adalah kumpulan spreadsheet yang diaktifkan makro. Otomatisasi yang sangat terbatas dan tidak ada penyihir yang tersedia.
300 lokasi dibundel dengan perangkat lunak. Tidak ada opsi untuk mengimpor data cuaca dari sumber umum seperti TMY3. Data hanya dapat ditambahkan secara manual.
Tidak ada ruang lingkup untuk data modul atau inverter yang akan ditambahkan ke perhitungan.
Siswa USD 400/INR 26.750 Akademik USD 600/INR 40.000
Tangkapan layar pv f - versi grafik 3.55w
(Gbr.2a) Antarmuka desain dengan layar entri data manual
(Gbr.2b) Generasi Bulanan, Perhitungan Ekonomi dan Laporan Efisiensi
3 Pvplanner
Perangkat lunak ini berasal dari penyedia basis data sumber daya surya solargis. Ini adalah perangkat lunak berbasis cloud yang bekerja pada platform SaaS (perangkat lunak sebagai layanan) dan mengklaim data mereka sangat akurat dan menawarkan pendekatan validasi sistematis yang ketat meningkatkan keandalan data.
Data satelit yang akurat memungkinkan pengguna untuk membuat estimasi radiasi matahari dan potensi daya PV dari suatu lokasi dan menghasilkan laporan dalam 14 bahasa. Secara otomatis menghitung naungan medan namun tidak ada opsi untuk menyiapkan struktur di sekitarnya atau melakukan analisis dekat naungan. Ini hanya tersedia sebagai versi online, jadi koneksi internet wajib. Memungkinkan perusahaan untuk menggunakan API mereka dan mengakses solargis melalui aplikasi pihak ke -3.
Simulasi berbasis pengaturan mudah dalam tiga langkah. Peta Sumber Daya Surya Resolusi Tinggi Interaktif (IMAP) memungkinkan pengguna untuk menentukan lokasi situs secara akurat. Antarmuka rapi dan intuitif tetapi kinerja antarmuka dapat dipengaruhi oleh kecepatan konektivitas internet yang merupakan kelemahan dari perangkat lunak online.
Data rata -rata tahunan dan bulanan jangka panjang termasuk dalam paket dasar. Tidak ada opsi untuk mengimpor tipe data lain seperti NASA, Meteonorm, SAM atau data yang direkam pengguna.
Menggunakan modul generik yang didasarkan pada rata -rata 18 modul yang umum digunakan dari berbagai merek dan pengguna memilih antara CSI, CDTE, dan modul CIS. Inverter juga merupakan yang umum di mana pengguna dapat menentukan efisiensi. Mereka mengklaim variasi dalam sebagian besar modul tidak lebih dari 1,22% yang kurang dari variasi radiasi matahari, karenanya kebutuhan untuk memiliki modul dan database inverter tidak muncul.
Satu lokasi dan tidak ada fungsi peta - USD 560/INR 37.500 per tahun. Beberapa lokasi dan tidak ada fungsi peta - USD 1.700/INR 115.000 per tahun. Beberapa lokasi + fungsi MAP + Data Radiasi Normal Langsung (DNI) - USD 3.600/INR 241.500 per tahun.
Tangkapan layar PvPlanner versi 2.0
(Gbr.3a) Fungsi IMAP interaktif yang memungkinkan pengguna untuk menentukan lokasi
(Gbr.3b) Data output PV dari lokasi yang dipilih
(Gbr.3C) Data radiasi matahari dari lokasi yang dipilih
(Gbr.3d) Laporan yang dapat diunduh yang dihasilkan tersedia dalam format PDF/Excel/CSV dan 14 bahasa
4 pvsyst
Dikembangkan oleh fisikawan Swiss Andre Mermoud dan insinyur listrik Michel Villoz Perangkat lunak ini dianggap standar untuk desain dan simulasi sistem PV di seluruh dunia. Pengembang mengklaim perangkat lunak ini dirancang untuk digunakan oleh arsitek, insinyur, peneliti dan siswa.
Estimasi cepat produksi pada tahap perencanaan proyek, studi terperinci, ukuran, estimasi per jam dan pembuatan laporan adalah fitur utamanya. Alat desain praktis untuk desain dan estimasi sistem PV. Simulasi sebagian besar parameter yang diperlukan oleh perancang sistem PV dan membantu menghasilkan laporan simulasi yang komprehensif.
Memungkinkan tingkat kontrol yang tinggi dari berbagai faktor. Di mana program ini tertinggal kemampuannya untuk menangani analisis bayangan. Alat perspektif macet pada penggunaan berulang dan terasa mensimulasikan naungan yang tidak stabil dan tidak memberikan isyarat visual naungan. Layar program tidak dapat dimaksimalkan sehingga bisa membosankan untuk melihat semua parameter jika menggunakan monitor kecil.
Bundel file data terbaru Meteonorm. Dapat juga sekitar 15 sumber data berbeda yang mencakup sebagian besar wilayah di seluruh dunia. Juga dapat mengimpor data yang ditentukan pengguna.
Bundel database dari publikasi foton yang mencantumkan ribuan modul dan model inverter. Juga dapat memasukkan data yang ditentukan pengguna.
Versi terbatas memungkinkan instalasi dan kapal hingga 30kW untuk USD 1.040/INR 70.000. Versi Tidak Terbatas Kapal untuk USD 1.351/INR 90.685
Tangkapan layar PvSyst Versi 6.47
(Gbr.4a) Layar Pengaturan Proyek
(Gbr.4B) Parameter simulasi proyek
(Gbr.4c) Pengaturan koefisien kehilangan
(Gbr.4d) Analisis Naungan Menggunakan Alat Perspektif
(Gbr.4e) Alat Optimasi Parameter
(Gbr.4f) Laporkan Ringkasan
(Gbr.4G) Laporan Produksi Energi
(Gbr.4H) Laporan Kerugian yang Menyatakan Berbagai Faktor
5 retscreen
Dikembangkan oleh National Resources Canada adalah Excel - Alat Perangkat Perangkat Lunak Analisis Proyek Energi Bersih yang membantu pembuat keputusan dengan cepat dan murah menentukan kelayakan teknis dan finansial dari potensi energi terbarukan, efisiensi energi dan co - generasi.
Program gratis yang terdiri dari spreadsheet yang diaktifkan makro yang memiliki semua rumus di tempat untuk menghitung berbagai jenis sumber energi termasuk PV surya dan memungkinkan pengguna untuk menghitung pembangkit listrik PV berdasarkan lokasi, melakukan analisis biaya dan menentukan kelayakan proyek. Baik untuk siswa dan alat praktis bagi mereka yang mungkin ingin melihat investasi dan pengembalian pada proyek PV surya pada tahap awal. Tidak memiliki fungsi analisis naungan atau pelaporan.
Cukup mudah digunakan karena ini adalah spreadsheet Excel biasa yang terbiasa dengan sebagian besar pengguna dan makro diaktifkan dengan opsi untuk memilih dari daftar drop -down. Tidak ada banyak ruang untuk memodifikasi nilai dan persentase ini.
Datang dengan data cuaca historis dari database NASA yang mencakup semua kota besar di seluruh dunia. Tidak ada ruang lingkup menambahkan sumber data lain atau data khusus.
Dilengkapi dengan jumlah modul yang terbatas tetapi bukan inverter. Tidak ada ruang untuk menambahkan modul khusus atau data inverter.
Bebas biaya. Tersedia untuk diunduh dari situs web Canada National Resources.
Dapatkan salinan gratis Anda di sini
Tangkapan layar Retscreen Versi 4
(Gbr.5a) Layar Beranda di mana detail proyek dan lokasi dipilih
(Gbr.5b) Memilih data iklim
(Gbr.5c) Memilih Modul dan Peringkat yang Diinginkan
(Gbr.5d) Estimasi pembangkit listrik yang dihasilkan bersama dengan analisis keuangan dan emisi
6 System Advisor Model (SAM)
Perangkat lunak gratis yang dikembangkan oleh Departemen Energi AS (DOE) dan National Renewable Energy Laboratory (NREL), ini adalah model kinerja dan keuangan yang dirancang untuk membantu dalam pengambilan keputusan (dengan mempertimbangkan data dan kebijakan energi AS) pada tahap perencanaan proyek.
SAM membuat prediksi kinerja dan perkiraan biaya energi untuk grid - proyek daya yang terhubung berdasarkan biaya instalasi dan operasi dan parameter desain sistem yang ditentukan oleh pengguna. Memiliki preset untuk berbagai jenis model keuangan yang digunakan di AS dan pengguna dapat memilih opsi yang sesuai dan memberikan input untuk menjalankan simulasi dan menghasilkan laporan tentang pembuatan, kerugian, dan keuangan. Tidak menawarkan analisis naungan tetapi dapat mengimpor data ini dari PVSyst.
Membutuhkan banyak entri data manual dan jika Anda adalah orang yang tidak memiliki latar belakang dalam desain sistem PV, Anda mungkin merasa agak berlebihan.
Unduh data dari database radiasi surya nasional kami yang mencakup banyak kota dari seluruh dunia. Memungkinkan pengimpian data TMY2, TMY3 dan EPW.
Database besar modul dan inverter yang terdaftar oleh CEC (California Electricity Commission) dan Sandia National Laboratories dibundel dengan perangkat lunak atau dapat diunduh secara bebas.
Bebas biaya.
Dapatkan salinan gratis Anda di sini
Tangkapan layar SAM versi 3.14
(Gbr.6a) Memilih lokasi proyek
(Gbr.6b) Memilih modul dan peringkat yang diinginkan
(Gbr.6c) Editor Perhitungan Shading
(Gbr.6d) Menjalankan simulasi
(Gbr.6E) Laporan Simulasi
7 Solar Pro
Ini adalah satu -satunya perangkat lunak dalam daftar MNRE yang menawarkan satu menit - oleh {- perhitungan menit menjadikannya salah satu yang paling akurat dan juga satu -satunya perangkat lunak yang menawarkan antarmuka pengguna 3D interaktif yang memungkinkan visualisasi instalasi sistem PV dan melihat perubahan waktu nyata pada pembangkit listrik dan pembangkit listrik dengan bergerak di ruang 3D.
Menawarkan tingkat akurasi yang tinggi dari pembangkit energi PV karena menitnya yang unik - oleh - rumus perhitungan menit yang mengambil pembacaan kilowatt kumulatif alih -alih pembacaan jam kilowatt rata -rata yang biasa diambil sebagian besar perangkat lunak lainnya. Juga detail interaktif di dekat analisis naungan memungkinkan pengguna untuk menunjukkan area spesifik yang terpengaruh dan membuat perubahan yang diperlukan dalam desain untuk meningkatkan pembuatan. Juga layak disebutkan adalah fungsi peta yang membantu dalam menggambar tata letak situs dengan bantuan citra tanah satelit.
Salah satu pengguna terbanyak - antarmuka pengguna yang ramah. Wisaya simulasi memandu pengguna untuk dengan cepat mengatur instalasi apakah itu proyek tingkat atap atau megawatt. Lingkungan 3D CAD memungkinkan pengguna untuk secara interaktif membangun lingkungan di sekitarnya dengan menyeret dan menjatuhkan objek 3D. Animasi yang akurat menampilkan efek naungan pada modul dan pengguna dapat menyesuaikan posisi objek yang datang di jalur matahari dan segera melihat hasilnya pada modul yang terkena. Built - dalam fungsi peta menghemat waktu yang dibutuhkan untuk melakukan survei situs visual dan perhitungan area.
Perangkat lunak ini dibundel dengan data dari ratusan stasiun cuaca di seluruh dunia. Pengguna juga dapat memilih untuk mengimpor Meteonorm, Solar GIS atau data yang dibuat pengguna yang disimpan dalam format tabel.
Dilengkapi dengan lebih dari 25.000 modul dan inverter yang terdaftar di database foton. Pengguna juga dapat memilih modul generik dan inverter dari daftar yang memungkinkan untuk kustomisasi pengguna parameter.
Versi pendidikan dihargai USD 1.300/INR 90.000 Versi komersial dikirimkan di USD 2.050/INR 137.000
Tangkapan layar Solar Pro Versi 4.3
(Gbr.7a) Panduan simulasi memberikan langkah - oleh - Langkah PV PREATUP PREATUP PEDUPUP

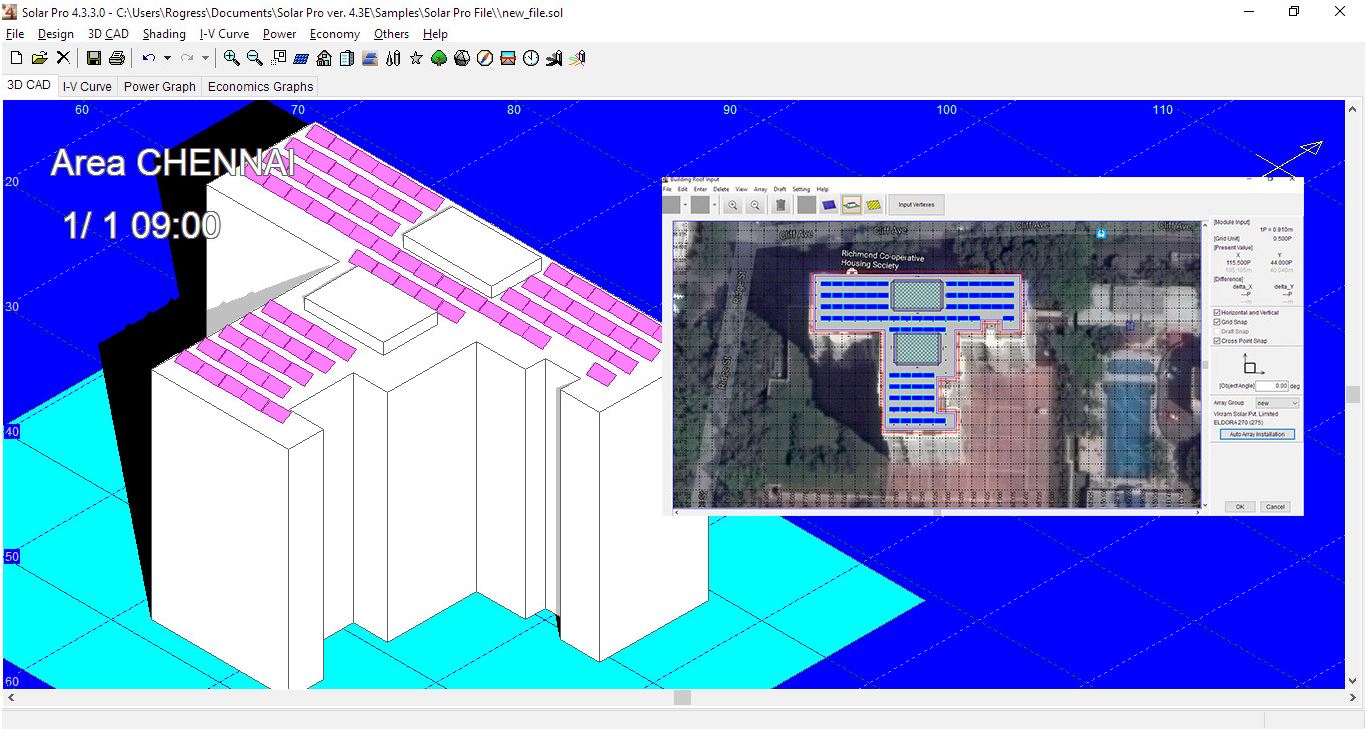

(Gbr.7b) Antarmuka CAD 3D yang menunjukkan naungan interaktif dan konstruksi bangunan
(Gbr.7c) - yang dibangun dalam fungsi Microsoft Bing Map memungkinkan instalasi overlay pada citra peta satelit
(Gbr.7d) Fitur instalasi array otomatis yang membuatnya mudah untuk overlay modul di atap
(Gbr.7e) Fungsi pemetaan bayangan yang menunjukkan modul yang dipengaruhi oleh naungan
(Gbr.7f) dengan mudah mengubah arah kabel untuk mengoptimalkan sistem
(Gbr.7G) Menyiapkan berbagai koefisien dengan mempertimbangkan faktor kerugian akun
(Gbr.7h) menit - oleh - perhitungan daya menit menumpuk kilowatts setiap menit
(Gbr.7i) Grafik daya yang dihasilkan setelah simulasi
(Gbr.7j) i - V Perhitungan kurva dan ekspor ke fungsi CSV
(Gbr.7K) Laporan Simulasi dengan Data Generasi 12 Bulan Terperinci dan Analisis Ekonomi
Ringkasan poin (keseluruhan dan kriteria spesifik)
(Penulis ingin mengucapkan terima kasih kepada pengembang perangkat lunak atas dukungan mereka kepada para calon yang berencana mengambil desain sistem PV sebagai profesi dengan memungkinkan pengguna untuk mengunduh secara bebas, mencoba dan mengevaluasi program mereka. Dengan semangat inilah laporan ini telah dibuat untuk menyoroti apa pengalaman unik yang ditawarkan masing -masing perangkat lunak ini dan tidak harus bagaimana masing -masing skor di atas yang lain)
8 Helioscope
Helioscope memberikan platform berbasis web - yang canggih yang menekankan kesederhanaan tanpa mengorbankan kekuatan analitis, membuat desain sistem yang kompleks dan simulasi energi dapat diakses oleh para profesional surya dengan berbagai tingkat keahlian.
Fitur Utama:
Antarmuka pengguna intuitif
Helioscope menyediakan intuitif dan mudah - ke - Gunakan antarmuka, memungkinkan pengguna untuk dengan cepat membuat dan memodifikasi desain proyek surya menggunakan drag - dan - drop fungsionalitas dan alat pemetaan interaktif.
Simulasi kinerja yang akurat
Memanfaatkan teknologi pemodelan fisik canggih, perangkat lunak ini secara akurat memprediksi kinerja sistem fotovoltaik dalam berbagai kondisi. Helioscope mempertimbangkan banyak faktor, termasuk naungan, suhu, azimuth, dan miring, memberikan perkiraan produksi energi yang andal.
Analisis Bayangan
Fungsionalitas analisis bayangan yang kuat memungkinkan simulasi terperinci dan analisis efek naungan pada panel surya dengan bangunan, pohon, dan penghalang lainnya, membantu pengguna memaksimalkan efisiensi sistem.
Optimalisasi Sistem
Pengguna dapat mengoptimalkan konfigurasi sistem, termasuk pemilihan modul, konfigurasi inverter, dan desain listrik. Helioscope secara otomatis menghasilkan solusi optimal, membantu pengguna dalam membuat keputusan yang tepat selama proses desain.
Laporan Proyek
Menghasilkan laporan proyek terperinci, termasuk perkiraan kinerja, gambar desain sistem, dan analisis ekonomi. Laporan -laporan ini sangat berharga untuk proposal proyek dan komunikasi klien, meningkatkan profesionalisme dan kredibilitas proyek.
Helioscope memberikan dukungan komprehensif untuk proyek surya, dari desain awal hingga implementasi akhir, memastikan biaya proyek - efektivitas dan efisiensi.
