Wafer dummy

Dummy Wafer adalah alat biaya fundamental, rendah - yang digunakan untuk mempertahankan, mengkalibrasi, dan menstabilkan multi - juta - peralatan manufaktur semikonduktor dolar. Mereka memastikan bahwa pada saat wafer produk bernilai - tinggi memasuki alat, lingkungan dikontrol dengan sempurna dan dapat diprediksi, memaksimalkan hasil dan kualitas. Tanpa wafer dummy, produksi chip modern yang konsisten tidak mungkin.

Share to

PENDAHULUAN PRODUK

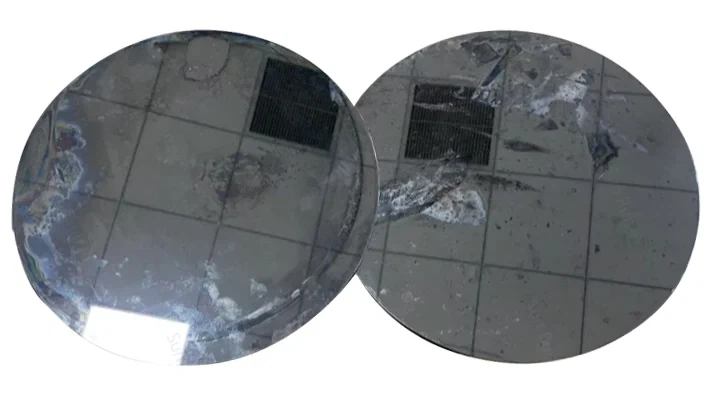

Bare Wafer1

Sifat material

Spesifikasi dummy	6"	8"	12"
Diameter (mm)	150±0.5	200±0.5	300±0.5
Tipe/Dopant:	P/boron atau n/ph	P/boron atau n/ph	P/boron atau n/ph
Ketebalan (μm)	625±25/675±25	725±25	775±25
Datar/takik	Flat/takik	Flat/takik	Takik
Permukaan akhir	Sebagai - cut/lapped/etched/ssp/dsp	Sebagai - cut/lapped/etched/ssp/dsp	Sebagai - cut/lapped/etched/ssp/dsp

Wafer dummy banyak digunakan dalam manufaktur semikonduktor sebagai biaya - solusi yang efektif untuk kalibrasi peralatan, stabilisasi proses, dan pengujian rutin. Tidak seperti wafer produk, wafer dummy tidak membawa sirkuit aktif, tetapi mereka memainkan peran penting dalam memastikan bahwa alat produksi berjalan dengan lancar sebelum tinggi - nilai wafer silikon diproses.

Wafer dummy silikon kami tersedia dalam 6 {- inci, 8-inci, dan ukuran 12-inci, dengan beberapa opsi untuk dopan (P/Boron atau N/pH), ketebalan, flat atau takik, dan lapisan permukaan (as-cut, diseling, etsa, SSP/DSP). Spesifikasi ini membuatnya cocok untuk berbagai aplikasi, dari kualifikasi pahat hingga proses pengembangan dan pemantauan peralatan.

Dengan menggunakan wafer dummy, produsen dapat mengurangi biaya, meningkatkan hasil wafer, dan mempertahankan kualitas yang konsisten dalam produksi chip. Mereka adalah pilihan praktis untuk pemeliharaan Fabs, Research Labs, dan Semikonduktor.
