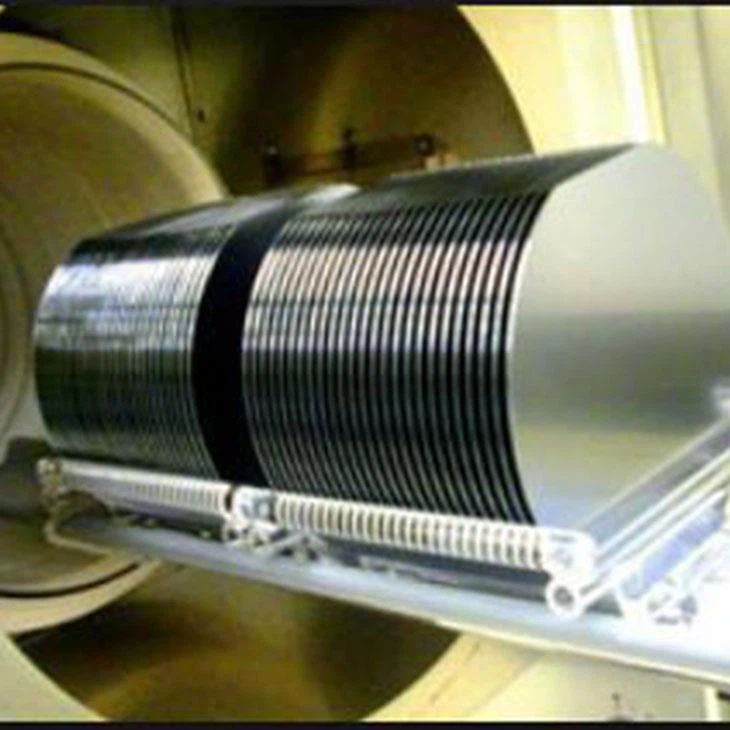

PENDAHULUAN PRODUK
Sifat material
Parameter | Ciri | Metode Kontrol ASTM |
Ketik/dopan | P, Boron N, Fosfor N, Antimony N, Arsenik | F42 |
Orientasi | <100>, <111>Iris dari orientasi per spesifikasi pelanggan | F26 |
Kandungan oksigen | 1019 Toleransi Kustom PPMA per spesifikasi pelanggan | F121 |
Kandungan karbon | < 0.6 ppmA | F123 |
Rentang resistivitas, boron, fosfor, antimonis, arsenik | 0. 001 - 50 ohm cm | F84 |
Sifat mekanik
Parameter | Utama | Monitor/ Tes a | Tes | Metode ASTM |
Diameter | 2 0 0 ± 0,2 mm | 2 0 0 ± 0,2 mm | 2 0 0 ± 0,5 mm | F613 |
Ketebalan | 725 ± 20 μm (standar) | 725 ± 25 μm (standar) 450 ± 25 μm 625 ± 25 μm 1000 ± 25 μm 1300 ± 25 μm 1500 ± 25 μm | 725 ± 50 μm (standar) | F533 |
Ttv | < 5 µm | < 10 µm | < 15 µm | F657 |
Busur | < 30 µm | < 30 µm | < 50 µm | F657 |
Membungkus | < 30 µm | < 30 µm | < 50 µm | F657 |
Bulatan tepi | Semi-st-std | F928 | ||
Tanda | Semi-flat primer saja, semi-std flat jeida flat, takik | F26, F671 | ||
Kualitas Permukaan
Parameter | Utama | Monitor/ Tes a | Tes | Metode ASTM |
Kriteria sisi depan | ||||
Kondisi permukaan | Mekanik kimia dipoles | Mekanik kimia dipoles | Mekanik kimia dipoles | F523 |
Kekasaran permukaan | < 2 A° | < 2 A° | < 2 A° | |
Contamination,Particles @ >0.3 µm | = 20 | = 20 | = 30 | F523 |
Kabut, lubang, kulit jeruk | Tidak ada | Tidak ada | Tidak ada | F523 |
Tanda gergaji, striasi | Tidak ada | Tidak ada | Tidak ada | F523 |
Kriteria sisi belakang | ||||
Celah, crowsfeet, bekas gergaji, noda | Tidak ada | Tidak ada | Tidak ada | F523 |
Kondisi permukaan | Etsa kaustik | F523 | ||
Deskripsi produk
Sempurna untuk aplikasi mikrofluida. Untuk aplikasi mikroelektronik atau MEMS, silakan hubungi kami untuk spesifikasi terperinci.
Lini produk Microelectronics mencakup kedua substrat wafer sisi yang dipoles (SSP) dan double side dipoles (DSP). Wafer yang dipoles sisi ganda biasanya diperlukan dalam semikonduktor, MEMS, dan aplikasi lain di mana wafer dengan karakteristik kerataan yang terkontrol dengan ketat diperlukan. Mereka juga dibutuhkan untuk pola sisi ganda dan proyek manufaktur perangkat.
Stok besar wafer yang dipoles sisi ganda di semua diameter wafer mulai dari 100mm hingga 300mm. Jika spesifikasi Anda tidak tersedia dalam inventaris kami, kami telah menjalin hubungan jangka panjang dengan banyak vendor yang mampu wafer manufaktur khusus agar sesuai dengan spesifikasi unik apa pun. Wafer yang dipoles sisi ganda tersedia dalam silikon, kaca dan bahan lain yang biasa digunakan dalam industri semikonduktor.
Dicing dan pemolesan yang disesuaikan juga dapat dilakukan sesuai dengan kebutuhan Anda. Silakan hubungi kami.
Fitur Produk

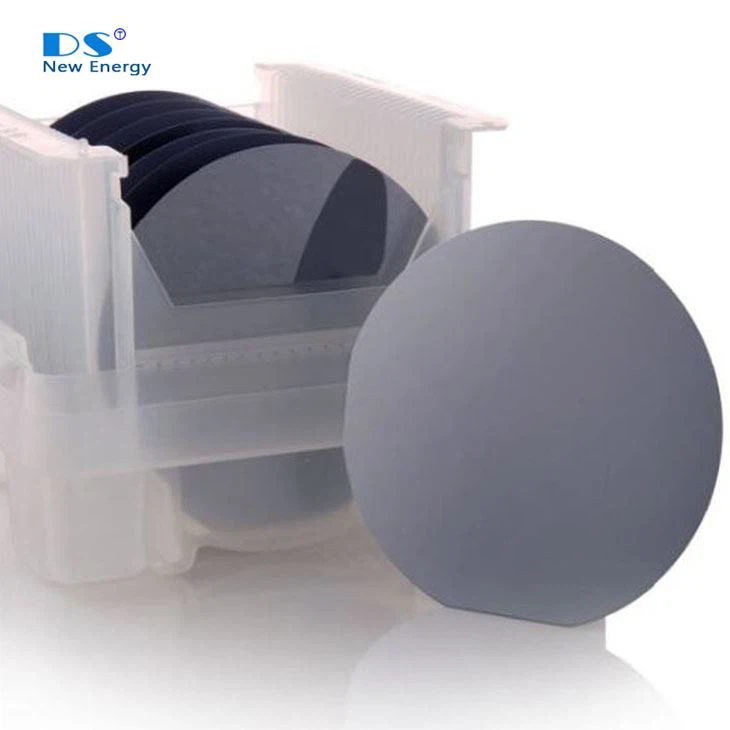

· Tipe 8 "P/N, Wafer Silikon yang Dipoles (25 PC)
· Orientasi: 200
· Resistivitas: 0. 1 - 40 ohm • cm (mungkin bervariasi dari batch ke batch)
· Ketebalan: 725+/-20 um
· Prime/Monitor/Test Grade
